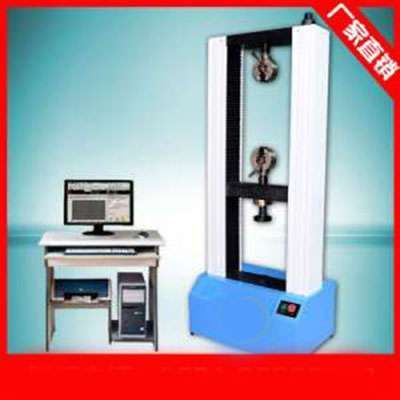

錨桿拉力試驗機采用進口光電編碼器進行位移測量,控制器采用嵌入式單片微機結構,內置功能強大的測控軟件,集測量、控制、計算、存儲功能于一體。具有自動計算應力、延伸率(需加配引伸計)、抗拉強度、彈性模量的功能,自動統計結果;自動記錄最大點、斷裂點、指定點的力值或伸長量;采用計算機進行試驗過程及試驗曲線的動態顯示,并進行數據處理,試驗結束后可通過圖形處理模塊對曲線放大進行數據再分析編輯。
錨桿拉力試驗機主要用于錨桿的拉伸、斷裂、抗彎、剪切、屈服力、伸長率等力學性能指標的測試。系統采用微機閉環控制,具有寬廣準確的加載速度和測力范圍,對載荷、位移的測量和控制有較高的精度和靈敏度。同時還適用于大中專院校進行教學演示工作。試驗機主機的設計具有外形美觀、操作方便、性能穩定可靠的特點,無污染、噪音低、效率高。下面來介紹一下錨桿拉力試驗機的軟件功能、性能特點以及注意事項,一起來看看吧。
一、錨桿拉力試驗機軟件功能:
1.自動停機:試樣斷裂后,移動橫梁自動停止;
2.自動換檔(當選擇分檔測量時):根據負荷大小自動切換到適當?shù)牧砍?,以確保測量數據的準確性;
3.條件存盤:試驗控制數據和試樣條件可制成模塊,方便了批量試驗的進行;
4.自動變速:試驗過程中移動橫梁的速度可按預先設定的程序自動變化,也可手動變化;
5.錨桿拉力試驗機自動標定:系統可自動實現示值準確度的標定;
6.自動保存:試驗結束,試驗數據和曲線自動保存;
7.過程實現:試驗過程、測量、顯示和分析等均由微機完成;
8.批量試驗:對相同參數的試樣,一次設定后可順次完;
9.錨桿拉力試驗機的試驗軟件:中文WINDOWS界面,菜單提示,鼠標操作;
10.顯示方式:數據和曲線隨試驗過程動態顯示;
11.曲線遍歷:試驗完成后,可對曲線進行再分析,用鼠標可找到曲線上任一點所對應的試驗數據;
12.曲線選擇:可根據需要選擇應力-應變、力-位移、力-時間、位移-時間等曲線進行顯示和打印;
13.試驗報告:可按用戶要求的格式編制報告并打印;
14.錨桿拉力試驗機的限位保護:具有程控和機械兩級限位保護;
15.過載保護:當負荷超過各檔最大值的3-5%時,自動停機;
16.自動和人工兩種模式求取試驗結果,自動形成報表,使數據分析過程簡便。
二、錨桿拉力試驗機的性能及特點:
1. 采用交流伺服電機及交流伺服調速系統控制試驗過程,控制精度及品質大大提高,平穩、低噪音(低速時基本上無噪音)并且控制速度范圍大大加寬(0.05-300mm/min),既有利于常規材料的低速試驗(金屬、水泥、混凝土等),又有利于非金屬材料(橡膠等)高速試驗,同時也可用于空載時快速調整試驗空間,節省輔助試驗時間。該試驗速度滿足目前國內所有常規金屬及非金屬材料試驗速度的要求。
2. 由同步齒型帶、精密滾珠絲杠副“強強”連手組成的減速機構,使得結構更簡潔、明快,傳動效率大大提高,主機的下工作臺位置高度及主機高度也隨之下降,外觀更協調。
3. 錨桿拉力試驗機采用拉伸與壓縮獨立的雙空間結構,操作方便,避免了拉伸與壓縮彎曲在同一空間時更換不同試驗附具的煩瑣。
4.可根據要求配置不同規格的傳感器,使得試驗范圍大大加寬,以滿足不同試驗負荷的測量要求。
5. 主機采用全噴塑殼體,造型大方、美觀。
6.采用先進的控制技術,具有應力、應變、位移三種閉環控制方式,各控制環間可自動切換,并在各方式間切換時實現無沖擊平滑過渡,可同步顯示試驗力、峰值、位移、速度、試驗狀態、試驗曲線等。
7.錨桿拉力試驗機可進行試驗力、變形、位移等速率控制及保持。
8.可實現試樣裝夾時橫梁的快/慢升降調整,操作靈活、隨意切換。
9.具有試驗結束后返回初始位置的功能,快捷。
10.錨桿拉力試驗機具有完善的限位保護功能及過載、過流保護、試驗斷裂自動停機等功能,可靠、安全。
11.自建強大的試驗數據庫,試驗數據可隨時保存、查詢、調用。
12.提供多種報表打印接口,用戶可根據需要編輯任何格式的報表,并打印輸出;
13.整個控制系統具有很高的性價比、高可靠性。
14.錨桿拉力試驗機根據國家標準或用戶提供的標準對材料進行拉伸試驗,并對試驗數據進行統計和處理,然后輸出打印各種要求的試驗曲線及試驗報告,可選擇負荷—時間、負荷—位移、位移—時間、變形—時間等試驗曲線實時顯示、放大、比較、遍歷功能及對試驗過程監控。智能、方便。
15.提供給專業用戶“標準添加程序編輯器”軟件,用戶可以根據實際需要,靈活添加所需的標準;
16.全中文的Windows平臺下的試驗軟件,具有很強的數據和圖形處理功能,可即時打印出完整的試驗報告和試驗曲線,可預留數據接口,直接連接企業(試驗室)的綜合信息管理網絡。也可以根據用戶局域網的具體情況進行定制。
三、錨桿拉力試驗機在使用中的注意事項:
1、選擇金屬材料試樣要規范
我們?cè)谶x擇金屬材料做試驗樣品的時候,一定要注意該金屬試樣是否完好無缺,如果材質不均勻或者有磨損都會影響最終的試驗結果。
2、錨桿拉力試驗機拉伸速度的設置
金屬材料是硬性材質,我們?cè)谠O(shè)置其拉伸速度的時候不宜過快,需緩緩地進行。在彈性變形階段,金屬的變形量很小而拉伸載荷迅速增大。這時候如果以橫梁位移控制來做拉伸試驗,那么速度太快會導致整個彈性段很快就被沖過去。
3、多次試驗才能得到準確數據
金屬拉伸試驗必須經過多次測試才能得到精準的數據,這樣就能夠防止因?yàn)闄z測儀器或者操作步驟的故障或錯誤導致結果不正確。
