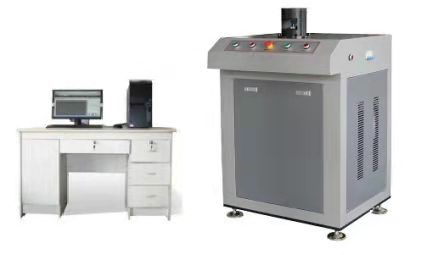

GBW-60數顯式杯突試驗機是對金屬薄板和帶材進行工藝性試驗的設備?？蓪?shí)現國家標準GB4156-2007《金屬材料薄板和薄帶埃里克森杯突試驗》檢驗金屬薄板和帶材在試驗過程中的塑性變形性能，檢驗有色金屬薄板的各向異性。

GBW-60數顯式杯突試驗機主要技術指標：

（1） 板材厚度

標準杯突試驗         0.1-2mm

（2）板材寬度                   100 mm

（3）沖頭行程                 40 mm

（4）夾緊活塞行程                 40 mm

（5）沖壓負荷                 60KN

（6）夾緊負荷                 20KN

（7）杯突試驗?zāi)＞咭?guī)格

標準沖頭球徑    Φ20±0.05mm

標準墊?？讖?nbsp;   Φ33±0.1mm

標準固定模孔徑  Φ27±0.05mm

非標準模具規格:       （需特殊訂貨）

杯突沖頭球徑：  Φ15±0.05mm

Φ8±0.02mm

Φ3±0.02mm

墊?？讖?nbsp;       Φ18±0.1mm

Φ10±0.1mm

Φ3.5±0.1mm

固定?？讖?nbsp;     Φ21±0.02mm

Φ11±0.02mm

Φ5±0.02mm

（8）分辨率                    0.01mm

（9）液壓油                     N46號液壓油

（10）試驗機外形尺寸：          700mm×360mm×1700mm

(11) 電源                       AC380V

(12) 重量                       500Kg。

GBW-60數顯式杯突試驗機設備配置：

（1） 主機（包括液壓站、油泵等）

（2） 電器控制（包括電控、數顯系統等）

（3） 附件：標準杯突沖頭、沖模
